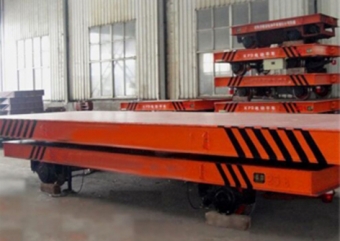

卷筒供電平車

以電纜卷筒交流380V供電。電纜卷筒為磁滯耦合式，確保電纜受力均勻不易拉壞。交流380V給平車上YZ起重冶金用電機提供電力，電機拖動平車運行。平車運行時電纜卷筒自動將電纜卷起或放出，受卷線筒供電長度影響，一般Z大運行距離小于200m。

KPD系列是36V單相(三相)低壓軌道供電電動平車，以軌道滑觸線供電。地面降壓變壓器控制柜將單相(三相)交流380V降壓至單相(三相)36V，經軌道滑觸線饋送給平車，再經車載升壓變壓器升壓為單相(三相)交流380V。給平車用單相電容電機提供電力(三相時為YZ起重冶金用電機)。由于不用電纜，故安全可靠、不怕燙，不怕砸，不妨礙交叉運輸，易實現遙控和自動化，給廠區運輸布置以很大方便。但其軌道施工要求較高，須保證軌道絕緣，超過一定的運行距離時軌道應加銅排補償線。運行距離較長時還必須增加降壓變壓器個數。由于KPD 平車起動時流經軌道的起動電流非常大(達1000A)，此時軌道末端有很大的電壓降，造成單相電容電機起動困難，故單相KPD平車Z大載重噸位為50噸，載重50噸以上時采用三相36V低壓軌道供電，YZ起重冶金用電機。

產品KPDZ既繼承了KPD平車的優點又避免了原型號起動困難，運行距離短的缺點。KPDZ平車以車載整流裝置將軌道上的單相(或三相)交流36V整流成直流36V，拖動直流牽引電機使平車運行。即使由于軌道絕緣老化等原因，在欠壓的工況下仍能可靠工作。
